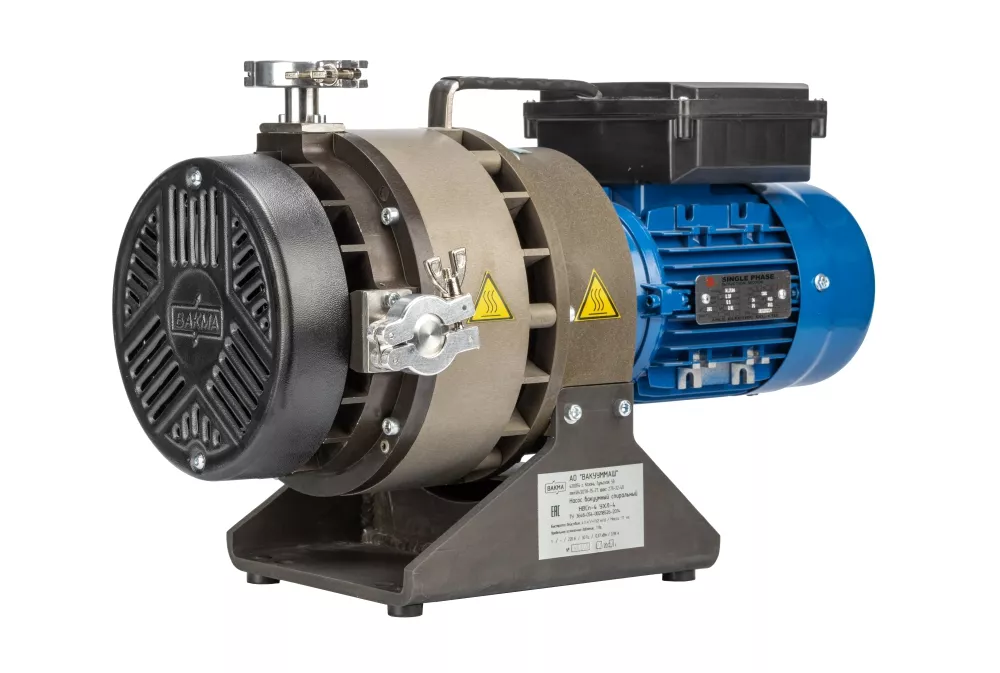

NVSp-4螺旋真空泵

Описание
Спирального вакуумного насоса НВСп-4

Сухой вакуумный спиральный насос НВСп-4 может непрерывно работать при давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один или несколько герметичных сосудов общим объёмом не более 0,7 м3 от атмосферного до остаточного давления. Допускается откачка сосудов указанного объёма с натеканием, величина которого не должна вызывать повышения давления на входе в насос более 10 кПа (75 мм рт.ст.).

Принцип работы
Спирального вакуумного насоса НВСп-4

Основными рабочими органами вакуумного спирального насоса НВСп-4 являются две спирали. Одна спираль установлена неподвижно относительно другой, подвижной спирали.

Последовательное положение спиралей насоса НВСп-4 в процессе откачки

1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
Положения спиралей при повороте привода насоса на:
а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) - 6п; и) -6пи +7/4пи.

Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса НВСп-4 предусмотрено поводковое противоповоротное устройство «кулачок». Неподвижная спираль жестко соединена с корпусом насоса.

При работе спирального насоса НВСп-4, спирали образуют серповидные полости, которые при орбитальном движении подвижной спирали уменьшает свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. При дальнейшем повороте подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»), смещаются по орбитальной траектории к центру спиралей.

Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре торцевого диска неподвижной спирали.

• Сухой вакуумный спиральный нacoc НВСп-4 оснащен газобалластным устройством.

Основные параметры
Спирального вакуумного насоса НВСп-4

Информация для заказа
Спирального вакуумного насоса НВСп-4
